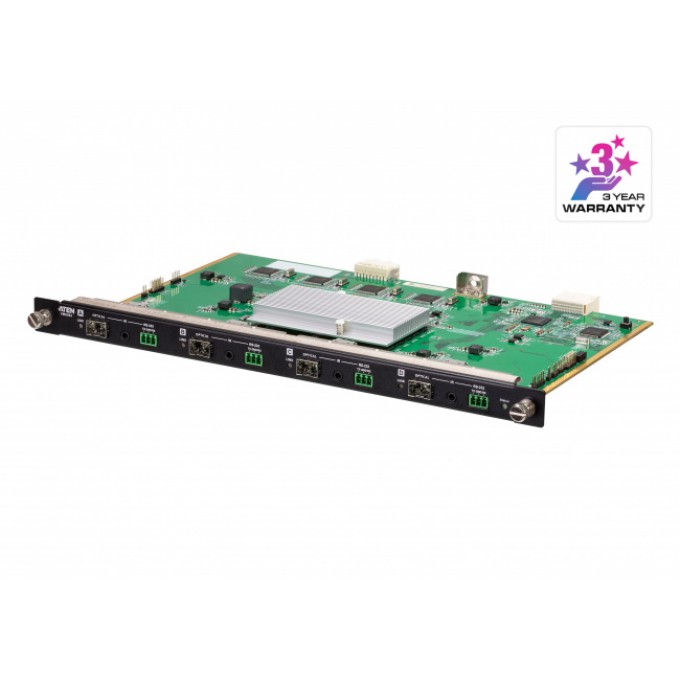

4-портовая плата вывода c оптоволоконным подключением 10G (4K@300м (K1, многомод)), 850 нм ATEN VM8584K1
Артикул: VM8584K1
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Особенности -
Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания4-портовыеВывода
Скорость обработки данных -
10.3 Гбит/с
Масса -
0,65 кг
Энергопотребление -
22.96W:108BTU
Влажность -
0 - 80% рт. ст. без образования конденсата
Температура хранения -
-20–60°C
Рабочая температура -
0–40°C
Корпус -
Металлический
Интерфейсы -
4 x двунаправленных оптических разъёма SFP+ (LC)
Макс. расстояние -
Комплект VM8584K1: до 300м (многомодовый (MM), OM3, черного цвета)
Макс. разрешение -
До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4)
Соответствие -
HDMI (3D, Deep Color, 4K) Совместимость с HDCP 2.2 Consumer Electronics Control (CEC)
Картонная упаковка -
2 шт.
Макс. скорость передачи данных -
10.2 Гбит/с (3.4 Гбит/с на каждую полосу)
Макс. частота пикселизации -
340 MГц
ИК канал -
4 x миниатюрное гнездо стерео (черного цвета)
Канал RS-232 -
4 x 3-полюсных блока терминальных разъемов
Длина волны -
Комплект VM8584K1: 850 нм
Тип оптоволокна -
Комплект VM8584K1: многомодовое (MM), OM3, тип LC Duplex
Связь -
4 (оранжевого цвета)
Превосходное качество изображения до 4096 x 2160 при 60 Гц (4 -
2:0) при передаче на большие расстояния:с использованием комплекта VM8584K1 и многомодового оптоволокна до 300 метров
Двунаправленный канал RS-232 -
Позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода*
Двунаправленный ИК-канал -
Передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц*
Поддержка EDID Expert™ -
Функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
Размеры (ШxВxГ), см -
23.80 x 2.33 х 35.20 , см.
4K-масштабатор (Scaler) -
Функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана*
Поддержка Seamless Switch ™ -
Функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
Поддержка функции создания видео-стены -
Позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
Поддержка технологии FrameSync -
Предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала*
ОПИСАНИЕ
Обзор:
4-портовая плата вывода c оптоволоконным подключением 10G модели VM8584 предназначена для организации простого способа маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей. А также для создания до 16/32 входных и 16/32 выходных соединений по различным аудио/видео-интерфейсам на модульном матричном коммутаторе компании ATEN. 4-портовая плата вывода VM8584 разработана с использованием волоконно-оптической технологии для передачи сигналов на больших дистанциях. С помощью модулей SFP+ она позволяет по дуплексным оптоволоконным кабелям расширить расстояние передачи несжатого 4K-сигнала до 300 м (комплект VM8584K1) или до 10 км (комплект VM8584K2). Использование оптического волокна с одним комплектом дуплексных кабелей, легко подключаемых к гнезду SFP+, значительно упрощает процедуру прокладки кабелей, при этом обеспечивая передачу аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояния и без искажений. Вместе с этим, плата вывода VM8584 поддерживает высокую скорость передачи данных 10,2 Гбит/с и соответствует спецификациям HDMI, включая 3D, Deep Color и 4K, гарантируя превосходное качество изображения.Платы ввода/вывода VM-линейки компании ATEN поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность при обслуживании. Наряду с модульными матричными коммутаторами компании ATEN они являются идеальными решениями, в полной мере соответствующими Вашим потребностям в критически важных применениях, связанных с масштабируемым видео.
Комплект VM8584K1
Характеристики:
- Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
- Расширяет по дуплексным оптоволоконным на больших расстояниях передачу аудио-, видео-, инфракрасных и RS-232 сигналов
- Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния: с использованием комплекта VM8584K1 и многомодового оптоволокна до 300 метров
- 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана*
- Поддержка Seamless Switch ™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
- Поддержка функции создания видео-стены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
- Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
- Поддержка Consumer Electronics Control (CEC)
- Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода*
- Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц*
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
- Поддержка технологии FrameSync – предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала*
- Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания
*Примечание: плата вывода VM8584 предназначена для работы с видеоприемником VE883R. Данные функции доступны только при использовании с VE883R.
Комплектация
- 1x 4-портовая плата вывода c оптоволоконным подключением 10G VM8584
- 4x оптоволоконных SFP+ модуля
- 4x 3-полюсных блока терминальных разъемов
- 1x ИК-приемник
- 1x ИК-передатчик (излучатель)
- 1x руководство пользователя

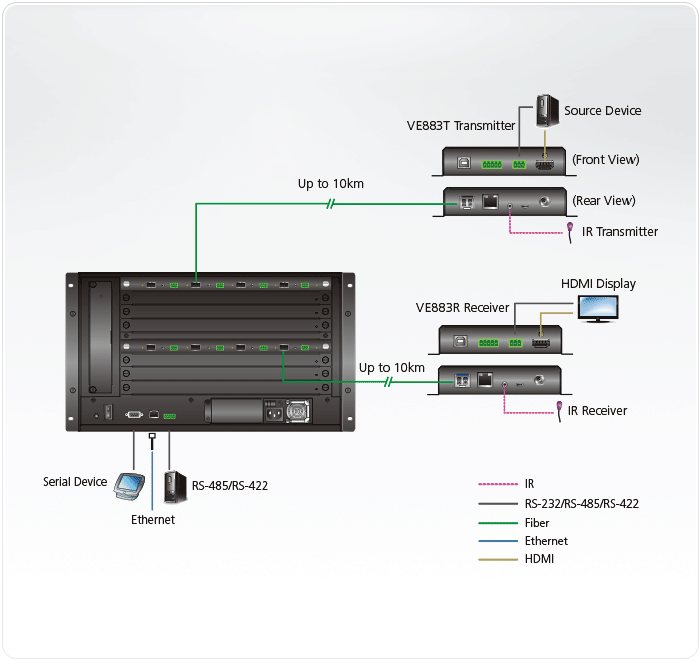

Топологическая схема:
